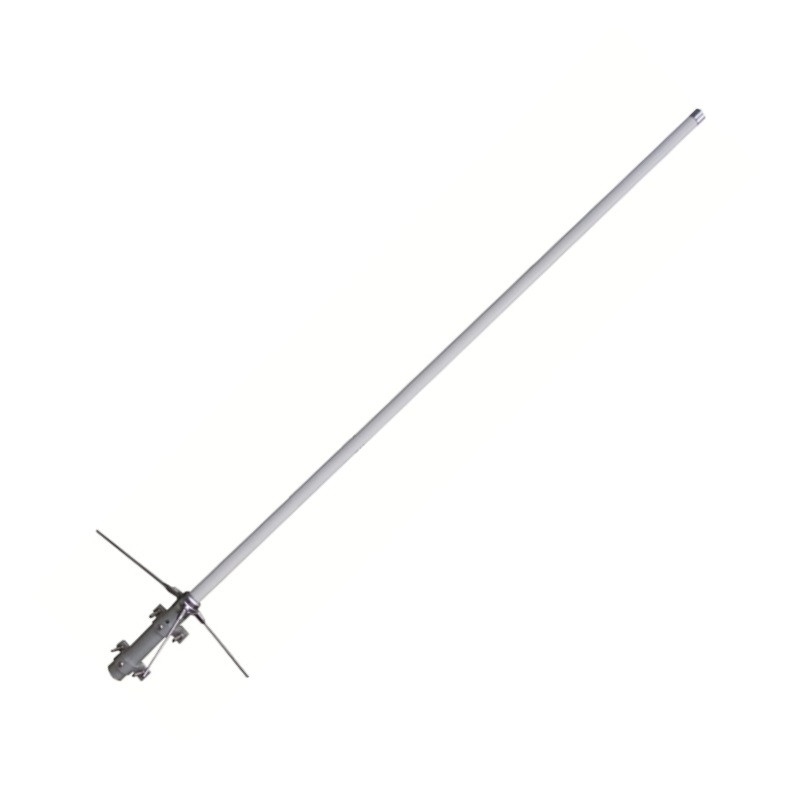

Антенна базовая F-22

Коллинеарная базовая VHF антенна F-22 работает в диапазоне 144-174 МГц. Антенна обеспечивает высокое усиление сигнала - до 6,7dBi. Она рассчитана на работу с большой высокочастотной мощностью – до 100 Ватт.

Базовая антенна F22 крепится на мачту диаметром от 40 до 62 мм.

Излучающая часть антенны изготовлена из чистой меди и защищена герметичным фиберглассовым корпусом. Антенна поставляется с крепежными элементами, обеспечивающими быструю и надежную установку.

Для удобства транспортировки, корпус антенны F-22 разделен на две секции. При сборке антенны в местах соединения секций прочность обеспечивают металлические муфты.


Особенности антенны  F-22

• Диапазон частот: 144-174 МГц, настраиваемый
• Тип антенны 2x5/8λ; всенаправленная
• Ширина луча в вертикальной плоскости: 12 град
• Поляризация: вертикальная
• Полоса пропускания: 10 МГц
• КСВ в полосе пропускания: < 1,5
• Волновое сопротивление:50 Ом
• Максимальная подводимая мощность: до 100 Ватт
• Усиление: до 6.7 dBi
• Размеры: Ø38×3200 мм
• Вес: 1,9 кг.
• Тип разъёма: PL-259 (UHF-female)
• Ветровая нагрузка: до 45 м/с
• Материал излучающей части: чистая медь
• Материал корпуса антенны: фибергласс
• Материал крепёжных узлов: алюминиевые сплавы и металлические муфты
• Крепление на мачту диаметром 40-62 мм.
